Witaj w pierwszej lekcji kursu Podstawy Elektroniki! Nie potrzebujesz żadnej wcześniejszej wiedzy — zaczynamy od absolutnego zera. Pod koniec tej lekcji będziesz rozumieć trzy najważniejsze pojęcia w całej elektronice: napięcie, prąd i rezystancję. To fundament, na którym zbudujemy wszystko inne.
Wszystko zaczyna się od atomu
Cała materia wokół ciebie — miedziany przewód, plastikowa obudowa, ty sam — składa się z atomów. Każdy atom ma jądro, wokół którego krążą elektrony: maleńkie cząstki o ładunku ujemnym.
W większości materiałów elektrony trzymają się swoich atomów. Ale w metalach, takich jak miedź, część elektronów jest związana bardzo luźno — mogą swobodnie przeskakiwać między atomami. Nazywamy je elektronami swobodnymi, a materiały, które je mają, przewodnikami. Materiały bez swobodnych elektronów — guma, plastik, szkło — to izolatory. Dlatego przewody mają miedziany środek (tam płynie prąd) i plastikową otulinę (żeby prąd nie płynął tam, gdzie nie chcemy).
Prąd elektryczny to nic innego jak uporządkowany ruch elektronów przez przewodnik. Kiedy elektrony w miedzianym drucie płyną w jedną stronę — mamy prąd.

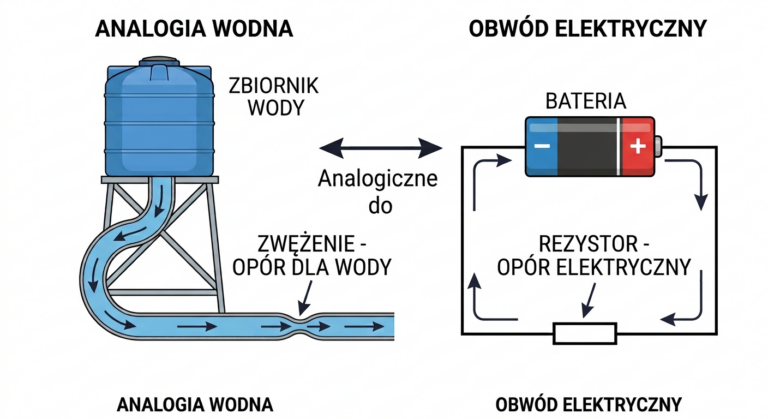

Analogia wodna — najlepszy przyjaciel początkującego
Elektronów nie widać, więc trudno o intuicję. Na szczęście prąd elektryczny zachowuje się bardzo podobnie do… wody w rurach. Ta analogia będzie wracać przez cały kurs.
Wyobraź sobie zbiornik z wodą umieszczony wysoko, rurę prowadzącą w dół i zawór:
Napięcie to ciśnienie wody. Im wyżej zbiornik, tym większe ciśnienie „pcha” wodę przez rurę. W elektronice napięcie to „ciśnienie elektryczne”, które pcha elektrony przez przewód. Mierzymy je w woltach (V). Bateria to taki podwieszony zbiornik: między jej biegunami panuje różnica ciśnień — na przykład 1,5 V.
Prąd to ilość przepływającej wody. Ile litrów na sekundę płynie przez rurę? W elektronice: ile elektronów na sekundę przepływa przez przewód? Mierzymy to w amperach (A). Często spotkasz mniejszą jednostkę: miliamper (1 mA = 0,001 A) — typowa dioda LED potrzebuje około 10–20 mA.
Rezystancja to zwężenie rury. Cienka rura przepuszcza mniej wody niż gruba, nawet przy tym samym ciśnieniu. W elektronice rezystancja (opór) to miara tego, jak bardzo element „dławi” przepływ prądu. Mierzymy ją w omach (Ω). Elementy zwane rezystorami służą właśnie do celowego ograniczania prądu — to jedne z najczęściej używanych części w elektronice.
Trzy wielkości, które musisz znać
| Wielkość | Symbol | Jednostka | Analogia wodna | Przykład z życia |
|---|---|---|---|---|
| Napięcie | U | wolt (V) | ciśnienie | bateria AA: 1,5 V |
| Prąd | I | amper (A) | przepływ | ładowanie telefonu: ~2 A |
| Rezystancja | R | om (Ω) | zwężenie rury | typowy rezystor: 220 Ω – 10 kΩ |
Kilka punktów odniesienia, żeby liczby nabrały znaczenia. Bateria AA („paluszek”) ma 1,5 V, bateria płaska 4,5 V, akumulator samochodowy 12 V, port USB 5 V, gniazdko w ścianie 230 V. Prądy: dioda LED ~0,02 A (20 mA), żarówka LED domowa ~0,05 A, czajnik elektryczny ~9 A.
Prąd stały i przemienny — krótka wzmianka
W gniazdku płynie prąd przemienny (AC) — elektrony zmieniają kierunek ruchu 50 razy na sekundę. Z baterii i zasilaczy USB płynie prąd stały (DC) — elektrony płyną cały czas w jedną stronę.
W tym kursie zajmujemy się wyłącznie prądem stałym: jest bezpieczny przy niskich napięciach i to na nim działa niemal cała elektronika użytkowa. Prąd przemienny wróci znacznie później — na razie wystarczy, że wiesz o jego istnieniu.

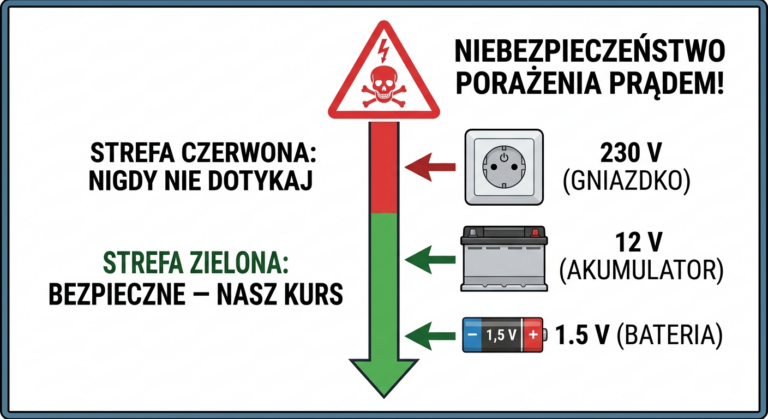

⚠️ Bezpieczeństwo — przeczytaj uważnie
Dobra wiadomość: wszystko, co będziemy robić w tym kursie, jest bezpieczne. Pracujemy z napięciami 1,5–9 V, których człowiek w ogóle nie czuje. Możesz dotykać elementów, mylić się w połączeniach i eksperymentować bez obaw.
Zasady, których zawsze przestrzegamy: nigdy nie podłączamy niczego bezpośrednio do gniazdka 230 V ani nie rozbieramy urządzeń sieciowych — napięcie sieciowe jest śmiertelnie niebezpieczne. Nie rozbieramy też akumulatorów litowych (z telefonów, powerbanków) — uszkodzone mogą się zapalić. Granicę bezpieczeństwa przyjmuje się umownie przy około 50 V; my będziemy pracować dziesięć razy niżej.
Czym będziesz ćwiczyć? Wybierz swoją ścieżkę
W następnej lekcji budujemy pierwszy prawdziwy układ. Masz dwie możliwości — i obie są w pełni wystarczające do ukończenia kursu.
💻 Ścieżka A: darmowy symulator (zalecana na start)
Tinkercad Circuits to darmowy symulator elektroniki działający w przeglądarce (wejdź na tinkercad.com i załóż konto). Znajdziesz w nim wirtualną płytkę stykową, baterie, rezystory, diody LED, a nawet multimetr — wszystko wygląda i zachowuje się jak prawdziwe. Przeciągasz elementy myszką, klikasz „Start Simulation” i LED świeci (albo — jeśli się pomylisz — wirtualnie się pali, co niczego nie kosztuje!).
Każde ćwiczenie w tym kursie ma instrukcję dla Tinkercada. Możesz przejść cały kurs, nie wydając ani złotówki.
🔧 Ścieżka B: prawdziwy zestaw (~100–150 zł)
Nic nie zastąpi satysfakcji z pierwszej naprawdę świecącej diody. Jeśli chcesz pracować na fizycznych częściach (teraz albo dokupić je w trakcie kursu):
- multimetr cyfrowy (najtańszy za ~40 zł w zupełności wystarczy),
- płytka stykowa (breadboard) 830 pól,
- zestaw przewodów połączeniowych męsko-męskich,
- koszyczek na 4 baterie AA + baterie (da nam 6 V),
- zestaw rezystorów (szereg E12, ważne żeby były: 220 Ω, 330 Ω, 470 Ω, 1 kΩ, 10 kΩ),
- zestaw diod LED 5 mm (różne kolory),
- kilka przycisków/przełączników,
- kondensator elektrolityczny 470 µF (przyda się w lekcji 9).
Wszystkie te części znajdziesz w polskich sklepach z elektroniką lub w tanich zestawach startowych „starter kit” — taki zestaw często zawiera wszystko naraz.
Nie wiesz, co wybrać? Zacznij od Tinkercada. Zestaw najbardziej przyda się od lekcji 4 (prawdziwy multimetr) — do tego czasu zdążysz sprawdzić, czy elektronika cię wciąga.
🛠️ Ćwiczenie praktyczne
Zadanie 1 (symulator): wejdź na tinkercad.com, załóż darmowe konto i otwórz „Circuits” → „Create new Circuit”. Rozejrzyj się: przeciągnij na obszar roboczy płytkę stykową i baterię. Niczego nie musisz jeszcze łączyć — w następnej lekcji zrobimy to razem, krok po kroku.
Zadanie 2 (w domu, bez sprzętu): znajdź w domu trzy różne baterie lub zasilacze (np. paluszek AA, bateria z pilota, ładowarka do telefonu) i odczytaj z ich etykiet napięcie. Na ładowarce USB znajdź linijkę „Output” — zobaczysz np. „5 V ⎓ 2 A”. Wiesz już, co znaczą obie te wartości! Symbol ⎓ oznacza prąd stały (DC).
Zapisz swoje znaleziska — w lekcji 4 zmierzymy te napięcia multimetrem i sprawdzimy, czy etykiety mówią prawdę.
✅ Quiz
- Prąd elektryczny to:
a) ruch atomów w przewodzie
b) uporządkowany ruch elektronów
c) ciśnienie w przewodzie
d) rodzaj energii cieplnej - W analogii wodnej napięcie odpowiada:
a) ilości wody
b) grubości rury
c) ciśnieniu wody
d) temperaturze wody - Jednostką rezystancji jest:
a) wolt
b) amper
c) wat
d) om - Który materiał jest izolatorem?
a) miedź
b) guma
c) aluminium
d) złoto - Bateria AA ma napięcie:
a) 230 V
b) 12 V
c) 1,5 V
d) 5 V
Pokaż odpowiedzi
1 — b · 2 — c · 3 — d · 4 — b · 5 — c
